Máquina de dosificación y mezcla para dispensación y sellado de adhesivos de dos componentes

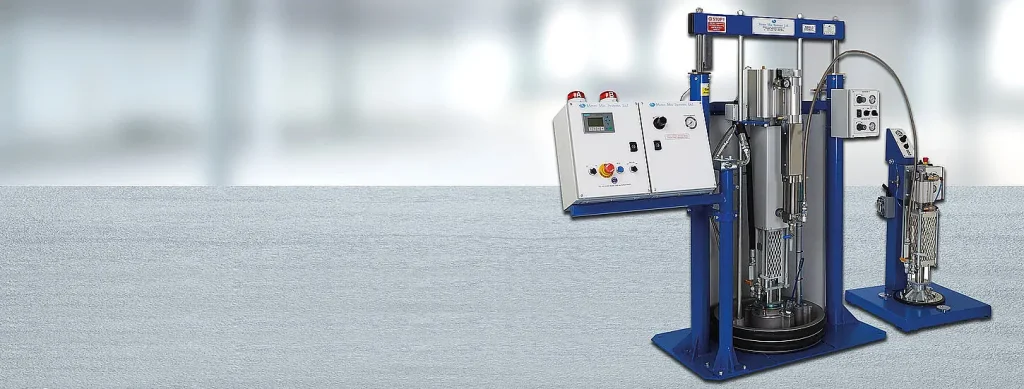

El sistema de dosificación y mezcla PasteShot 200 es la solución ideal para la dosificación de cantidades de disparo medianas a grandes en aplicaciones de encolado y sellado. También es adecuado para el llenado de cartuchos. Se pueden dosificar materiales de alta viscosidad con cantidades de disparo de 30 a 200 ml, y la alimentación de material se realiza directamente a través de bidones de 200 litros. La probada tecnología de bombas de pistón garantiza un procesamiento preciso y consistente de materiales con altas relaciones de mezcla o viscosidades muy diferentes:

resina epoxi
poliuretano
silicona
metacrilato

Ámbitos de aplicación

Encolado y sellado
Llenado de cartuchos y jeringas

Sus ventajas

Posibilidad de dosificar con precisión las cantidades del disparo
Funcionamiento fiable y robusto
Adecuado para el procesamiento de materiales abrasivos (en el caso de equipos con componentes endurecidos)

Especificaciones técnicas

Relación de mezcla	1:1 a 20:1 (dependiendo de las bombas)
Rango de viscosidad	Hasta 1,500,000 mPas
Cantidad de disparo	Disponible desde aprox. 11 a 194 ml en una relación de volumen de 10:1
Velocidad de suministro	Hasta 15 disparos por minuto (dependiendo de la viscosidad)
Técnica de mezcla	Mezclador estático o dinámico/estático
Tamaño de recipientes grandes	Aprox. 200 l
Capacidad de recipiente pequeño	30 l, acero inoxidable
Tamaño de recipientes pequeños	20 l / 200 l
Conexión a la red eléctrica	230 V / 50 Hz o 110 V / 60 Hz
Aire comprimido	80 psi

Equipo básico

Válvula mezcladora: válvula mezcladora accionada neumáticamente TSV601 o AST6001 Válvula 1K
ajuste de la cantidad controlado por el operador
indicador de mantenimiento (LED)
Controles:
- PLC integrado con interfaz de usuario
- ajuste manual de la cantidad de disparo con indicador digital (PasteShot 200F)
- regulador e indicador de presión de descarga
- filtro/regulador de aire de alimentación e indicador con unidad de prueba de conexión
- temporizador de lavado para evitar el endurecimiento del material
- contador de disparos/unidad de repetición para aplicaciones con múltiples disparos
- posibilidad de funcionamiento con pedal o manual

Opciones

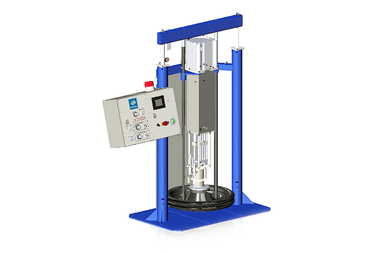

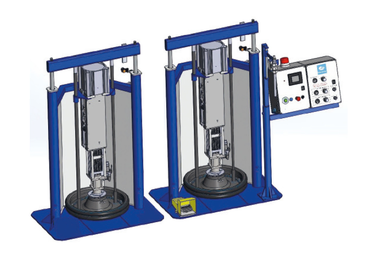

Ajuste de la cantidad de disparo con indicador digital (PasteShot 200 A, 200C y 200C20)
Calefacción controlada digitalmente para placas de seguimiento, recipientes, bombas y mangueras
Indicador electrónico del nivel de llenado para ambos materiales con señales ópticas y acústicas
Componentes de acero inoxidable para protección contra la corrosión
Componentes endurecidos para protección contra la abrasión
Elemento basculante como soporte para válvula mezcladora manual
Mezclador dinámico/estático (accionado eléctricamente), dependiendo de la viscosidad del material

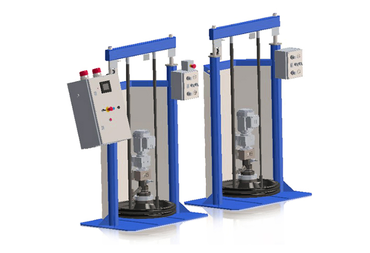

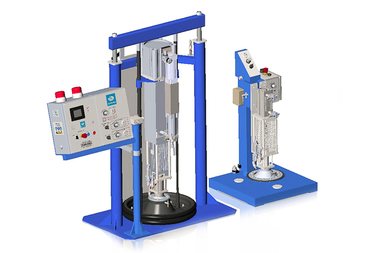

Disponible con sistema de servoaccionamiento doble para un control preciso de la cantidad de descarga y función para proporciones de mezcla variables (PasteShot 200CE o 200CE20)
