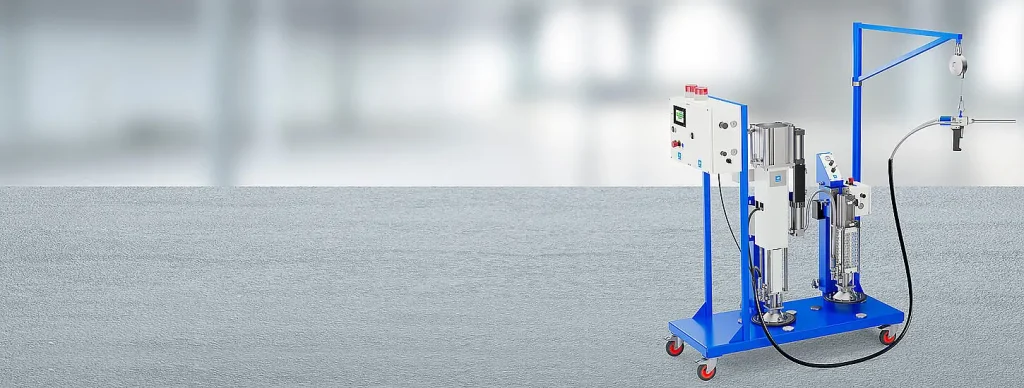

PasteShot 20
Sistema para la dosificación de pequeñas y medianas cantidades de material de alta viscosidad entre 5 y 120 ml directamente desde bidones de 20 litros
Sistema de dosificación con bomba de pistón para aplicaciones de uno y dos componentes
El sistema de dosificación y mezcla PasteShot 20 se ha desarrollado principalmente para la dosificación de dosis pequeñas y medianas. Es adecuado para encolado o sellado o para el llenado de cartuchos. Son posibles cantidades de disparo de 5 a 135 ml (dependiendo de la relación de mezcla). Los materiales de alta viscosidad pueden suministrarse directamente desde bidones de 20 litros. Las bombas de pistón fiables garantizan un procesamiento preciso y consistente de materiales con altas relaciones de mezcla o viscosidades muy diferentes:
- resina epoxi
- poliuretano
- silicona
- metacrilato
Ámbitos de aplicación
- Encolado y sellado
- Llenado de cartuchos y jeringas
Sus ventajas
- Posibilidad de dosificar con precisión las cantidades del disparo
- Funcionamiento fiable y robusto
- Adecuado para el procesamiento de materiales abrasivos (en el caso de equipos con componentes endurecidos)
Saber más
Descargar ahora el catálogo para más información:
Especificaciones técnicas
| Relación de mezcla | 1:1 a 12:1 (dependiendo de las bombas) |
| Rango de viscosidad | Hasta 1,500,000 mPas |
| Cantidad de disparo | Disponible desde aprox. 11 a 108 ml en una relación de volumen de 10:1 |
| Velocidad de suministro | Hasta 15 disparos por minuto (dependiendo de la viscosidad) |
| Técnica de mezcla | Mezclador estático o dinámico/estático |
| Tamaño de recipientes grandes | Normalmente aprox. 20 l (dependiendo del tamaño del recipiente) |
| Capacidad de recipientes pequeños | 18 l, acero inoxidable |
| Tamaño de recipientes pequeños | aprox. 20 l |
| Conexión a la red eléctrica | 230 V / 50 Hz o 110 V / 60 Hz |
| Aire comprimido | 80 psi |
Equipo básico
- Válvula mezcladora: válvula mezcladora accionada neumáticamente TSV601 o AST6001 1k
- ajuste de la cantidad de disparo controlado por el operador
- indicador de mantenimiento (LED)
Controles:- PLC integrado con interfaz de usuario
- ajuste manual de la cantidad de disparo con indicador digital (PasteShot 20F)
- regulador e indicador de presión de descarga
- filtro/regulador de aire de alimentación e indicador con unidad de prueba de conexión
- temporizador de lavado para evitar el endurecimiento del material
- contador de disparos/unidad de repetición para aplicaciones con múltiples disparos
- posibilidad de funcionamiento con pedal o manual
Opciones
- Ajuste de la cantidad del disparo con indicador digital (PasteShot 20A y 20C)
- Calefacción controlada digitalmente para placas de seguimiento, recipientes, bombas y mangueras
- Indicador electrónico del nivel de llenado para ambos materiales con señales ópticas y acústicas
- Componentes de acero inoxidable para protección contra la corrosión
- Componentes endurecidos para protección contra la abrasión
- Elemento basculante como soporte para válvula mezcladora manual
- Mezclador dinámico/estático (accionado eléctricamente), dependiendo de la viscosidad del material
- Disponible con sistema de servoaccionamiento doble para un control preciso de la cantidad de descarga y función para proporciones de mezcla variables (PasteShot 20CE)
Variantes

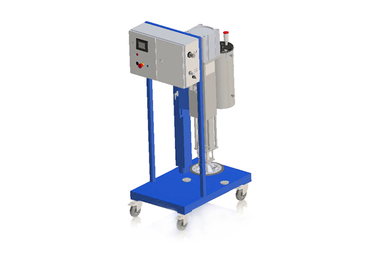

PasteShot 20A
Bomba de pistón en línea transportable, accionada neumáticamente (20 l + depósito)

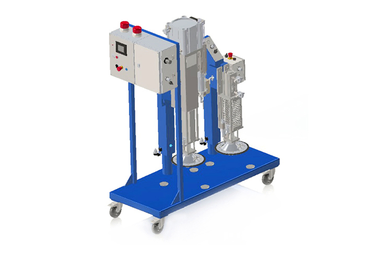

PasteShot 20C
Bomba de pistón en línea transportable, accionada neumáticamente (20 l + 20 l)

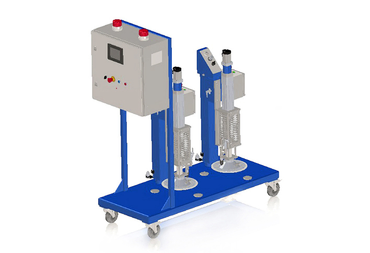

PasteShot 20CE
Bomba de pistón transportable accionada eléctricamente (20 l + 20 l)

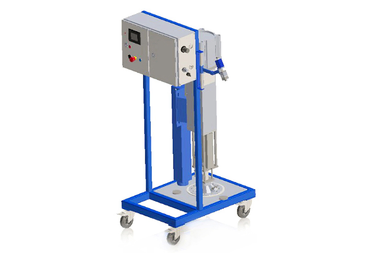

PasteShot 20F
Bomba de pistón en línea transportable, accionada neumáticamente de 1K (20 l)
