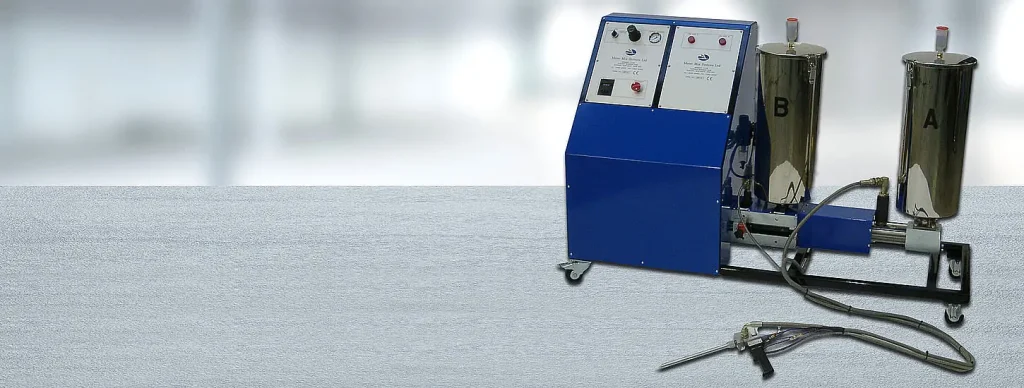

LiquidShot 5
Tecnología de bomba de pistón para aplicaciones con pequeñas cantidades de disparo de 100 a 250 ml
Máquina de dispensación de resina para materiales de dos partes
El sistema de dosificación y mezcla LiquidShot 5 ofrece una solución fiable y económica para el encapsulado de componentes electrónicos. El sistema se caracteriza por su gran eficacia y es transportable. La probada tecnología de bomba de pistón permite mayores cantidades de disparo, de 100 a 250 ml. Incluso con proporciones de mezcla elevadas o viscosidades diferentes, el sistema proporciona un resultado de dosificación perfecto. Los siguientes materiales pueden procesarse con el LiquidShot 5:
- poliuretano
- resina epoxi
- silicona
Ámbitos de aplicación
- Encapsulado
- Moldeo
- Encolado
- Fabricación de filtros
Sus ventajas
- Adecuada para grandes cantidades de disparo
- Chasis móvil
- Cantidades de disparo dosificadas con precisión
- Cantidad de descarga ajustable de forma variable
- Adecuada para procesar materiales rellenos/abrasivos (cuando está equipada con componentes endurecidos)
Saber más
Descargar ahora el catálogo para más información:
Especificaciones técnicas
| Proporción de mezcla | De 1:1 a 20:1 (dependiendo de las bombas) |
| Rango de viscosidad | Hasta 500,000 mPas (dependiendo de la tixotropía del material) |
| Cantidad de disparo | Disponible desde aprox. 20 hasta 235 ml |
| Velocidad de suministro | Hasta 30 disparos por minuto (dependiendo de la viscosidad) |
| Técnica de mezcla | Mezclador estático o dinámico/estático |
| Capacidad del contenedor | 30 l, acero inoxidable, con gel de sílice como protección contra la humedad |
| Conexión a la red eléctrica | 230 V / 50 Hz o 110 V / 60 Hz |
| Aire comprimido | 80 psi |
Equipo básico
- Válvula mezcladora: válvula mezcladora TSV601 de accionamiento neumático
- ajuste de la cantidad de disparo controlado por el operador
- ajuste de la cantidad de disparo con pantalla digital
- indicador de mantenimiento (LED)
Controles:- PLC integrado con interfaz de usuario
- regulador de presión de descarga y pantalla
- filtro/regulador de aire de alimentación y pantalla con unidad de prueba de conexión
- temporizador de purga para evitar el endurecimiento del material
- contador de disparos/unidad de repetición para aplicaciones de disparos múltiples
- posibilidad de funcionamiento mediante pedal o manual
Opciones
- Capacidades de los contenedores: 6 l, 12 l y 18 l
- Calefacción controlada digitalmente para contenedores, bombas y mangueras
- Agitador eléctrico para contenedores de material
- Indicador electrónico de nivel para contenedores de material con señales visuales y acústicas
- Componentes de acero inoxidable para proteger contra la corrosión
- Componentes endurecidos para proteger contra la abrasión
- Función de purga de nitrógeno para contenedores de material
- Desgasificación por vacío para los contenedores de material
- Mezclador dinámico/estático (accionado eléctricamente)
- Bomba de transferencia para el suministro directo desde los envases originales
