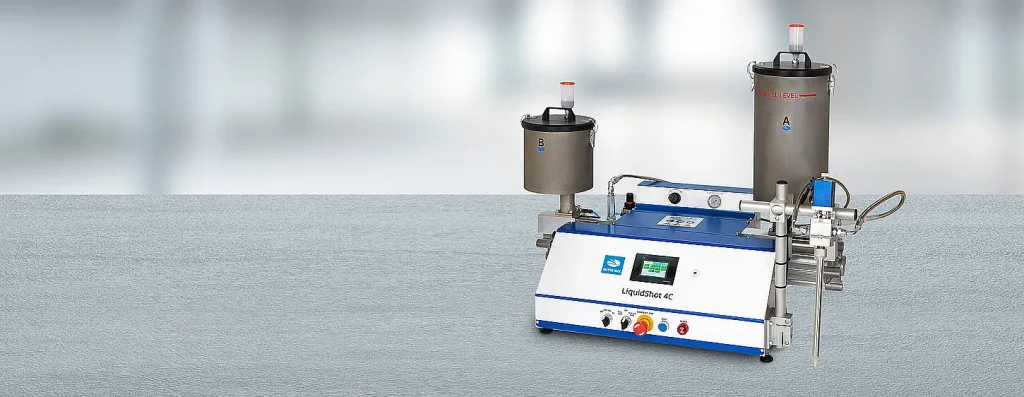

LiquidShot 4
Tecnología de bomba de pistón para aplicaciones con pequeñas cantidades de disparo de 20 a 180 ml
Máquina para dosificar, mezclar y dispensar materiales líquidos de dos componentes
El LiquidShot 4 es una unidad de dosificación y mezcla de fácil manejo para el procesamiento de materiales de dos componentes, como por ejemplo para encapsulado. Se caracteriza por su durabilidad y su alto nivel de rentabilidad y ofrece una amplia gama de funciones. Con el LiquidShot 4, se puede implementar una amplia gama de requerimientos de producción y lograr un resultado de dosificación óptimo. La fiable tecnología de la bomba de pistón para aplicaciones medias permite cantidades de disparo de 20 a 180 ml. El sistema puede utilizarse para procesar diversos materiales de dos componentes:
- poliuretano
- resina epoxi
- silicona
Ámbitos de aplicación
- Encapsulado
- Moldeo
- Encolado
- Colocación con brocha
Sus ventajas
- Rentabilidad
- Construcción compacta (LiquidShot 4C y 4CE)
- Chasis móvil (LiquidShot 4CT y 4CTE)
- Cantidades de disparo dosificadas con precisión
- Control preciso de la cantidad de disparo (LiquidShot 4CE y 4CTE)
- Adecuado para procesar materiales rellenos/abrasivos
Saber más
Descargar ahora el catálogo para más información:
Datos técnicos
| Proporción de mezcla | De 1:1 a 24:1 (dependiendo de las bombas) |
| Rango de viscosidad | Hasta 500,000 mPas (dependiendo de la tixotropía del material) |
| Cantidad de disparo | Disponible desde aprox. 2.5 ml hasta 172 ml en una relación de volumen de 1:1 |
| Velocidad de suministro | Hasta 30 disparos por minuto (dependiendo de la viscosidad) |
| Técnica de mezcla | Mezclador estático o dinámico/estático |
| Capacidad del contenedor | 6 l, 18 l, según el diseño, acero inoxidable, con gel de sílice como protección contra la humedad |
| Conexión a la red eléctrica | 230 V / 50 Hz o 110 V / 60 Hz |
| Aire comprimido | 80 psi |
Equipo básico
- Válvula mezcladora: válvula mezcladora TSV601 de accionamiento neumático
- ajuste de la cantidad de disparo controlado por el operador
- ajuste de la cantidad de disparo con pantalla digital (LiquidShot 4C y 4CT)
- indicador de mantenimiento (LED)
Controles:- PLC integrado con interfaz de usuario
- función de receta con hasta 50 cantidades de disparo y descarga programables (LiquidShot 4CE y 4CTE)
- regulador e indicador de la presión de descarga (LiquidShot 4C y 4CT)
- filtro/regulador de aire de alimentación e indicador con unidad de prueba de conexión
- temporizador de enjuague para evitar el endurecimiento del material
- contador de disparos/unidad de repetición para aplicaciones de disparos múltiples (LiquidShot 4C y 4CT)
- posibilidad de funcionamiento mediante pedal o manual
Opciones
- Calefacción controlada digitalmente para contenedores, bombas y mangueras
- Agitador eléctrico para contenedores de material
- Indicador electrónico de nivel para contenedores de material con señales visuales y acústicas
- Componentes de acero inoxidable para proteger contra la corrosión
- Componentes endurecidos para proteger contra la abrasión
- Función de purga de nitrógeno para contenedores de material
- Desgasificación por vacío para los contenedores de material
- Mezclador dinámico/estático (accionado eléctricamente)
- Bomba de transferencia/acumulador para el suministro directo desde los envases originales
Variantes

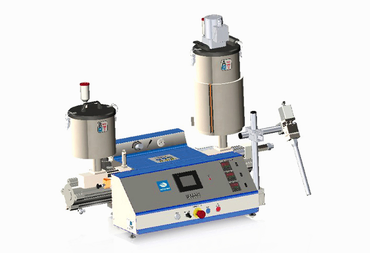

LiquidShot 4C
Bomba de pistones en línea montada sobre una mesa y accionada neumáticamente

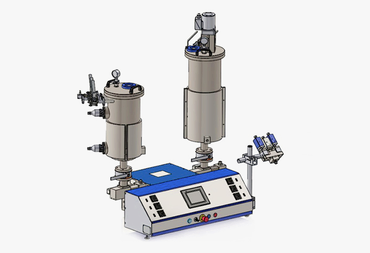

LiquidShot 4CE
Bomba de pistones en línea montada sobre una mesa y accionada eléctricamente

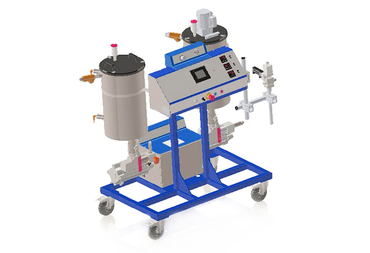

LiquidShot 4CT
Bomba de pistones en línea transportable, de accionamiento neumático

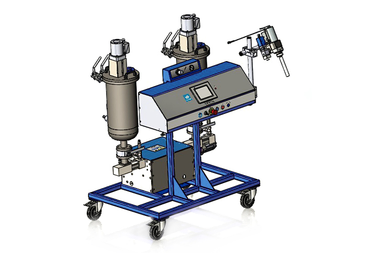

LiquidShot 4CTE
Bomba de pistones en línea transportable de accionamiento eléctrico
